材質：尼龍66
型號：45系列
優勢：貨源充足，廠家直發
手機網站
客服微信

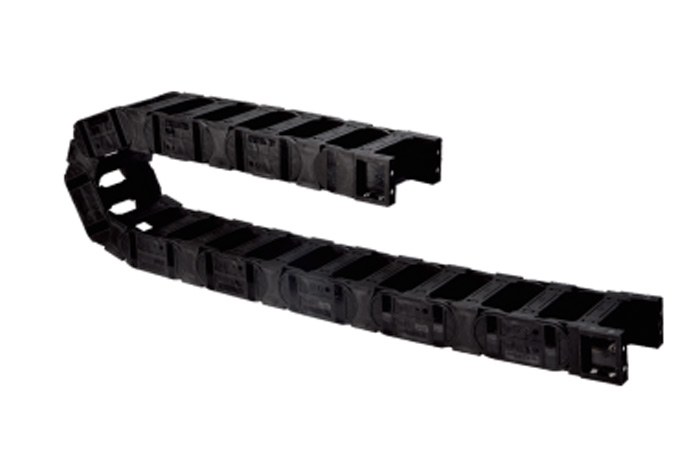

強力型拖鏈45.01系列
型號：45系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

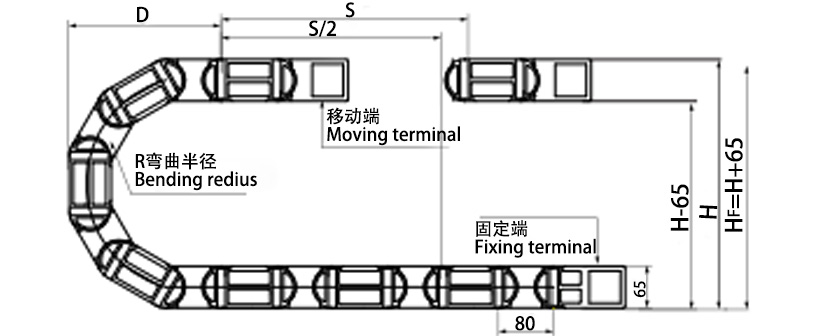

主要技術參數
節距=80mm，每米節數=13，鏈長=S/2+K，S=形成距離，K=兀?！鞍踩|量”
Pitch=80mm，number of pitches per meter=13chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 75 | 100 | 125 | 150 | 200 |
| H | 215 | 265 | 315 | 365 | 465 |
| D | 210 | 235 | 260 | 285 | 335 |
| K | 428 | 500 | 511 | 643 | 785 |

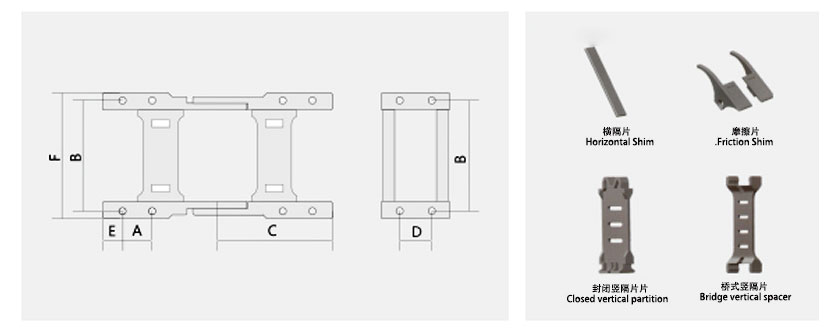

選配的接頭要裝方式
系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑(R) Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（mm）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 45 | 50 | 65 | 76 | 80 | Q：75 100 125 150 200 250 F：100 125 150 200 250 | Q/F | 6 | 24 | 67 | 94 | 26 | 16 | 83.8 | QL45Q.1.50.K.34PZ |
| 2 | 45 | 60 | 65 | 86 | 80 | Q | 6 | 24 | 77 | 94 | 26 | 16 | 93.8 | QL45Q.1.60.K.34PZ | |
| 3 | 45 | 75 | 65 | 101 | 80 | Q/F | 6 | 24 | 92 | 94 | 26 | 16 | 108.8 | QL45Q.1.75.K.34PZ | |
| 4 | 45 | 100 | 65 | 126 | 80 | Q/F | 6 | 24 | 117 | 94 | 26 | 16 | 133.8 | QL45Q.1.100.K.34PZ | |
| 5 | 45 | 125 | 65 | 151 | 80 | Q/F | 6 | 24 | 142 | 94 | 26 | 16 | 158.8 | QL45Q.1.125.K.34PZ | |
| 6 | 45 | 150 | 65 | 176 | 80 | Q/F | 6 | 24 | 167 | 94 | 26 | 16 | 183.8 | QL45Q.1.150.K.34PZ | |
| 7 | 45 | 175 | 65 | 201 | 80 | Q/F | 6 | 24 | 192 | 94 | 26 | 16 | 208.8 | QL45Q.1.175.K.34PZ | |
| 8 | 45 | 200 | 65 | 226 | 80 | Q/F | 6 | 24 | 217 | 94 | 26 | 16 | 233.8 | QL45Q.1.200.K.34PZ | |
| 9 | 45 | 250 | 65 | 276 | 80 | Q/F | 6 | 24 | 267 | 94 | 26 | 16 | 283.8 | QL45Q.1.250.K.34PZ | |
| 10 | 45 | 300 | 65 | 326 | 80 | Q | 6 | 24 | 317 | 94 | 26 | 16 | 333.8 | QL45Q.1.300.K.34PZ | |
| 11 | 45 | 400 | 65 | 126 | 80 | Q | 6 | 24 | 417 | 94 | 26 | 16 | 433.8 | QL45Q.1.400.K.34PZ | |
強力型拖鏈系列結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠對內置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
強力型拖鏈系列特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
